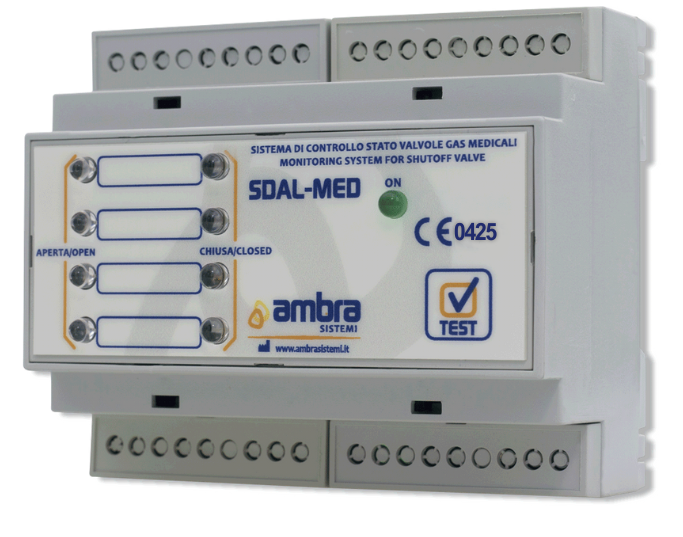

SDAL-MED V4



Features


Monitoraggio valvole di intercettazioni per distribuzione di II° stadio gas medicali

  • Monitoraggio di 4 stato valvole in abbinamento a sensori di posizione tipo NAMUR oppure ON/OFF
  • Segnalazione stato valvola mediante accensione indicatori luminosi (4 LED verdi = valvola aperta e/o 4 LED rossi = valvola chiusa)
  • Segnalazione di guasto sensore stato valvola (accensione alternata LED verdi e rossi) solo per versione NAMUR
  • Pulsante di test per verifica periodica di funzionamento visivo
  • Configurazione abilitazione ingressi mediante Dip switch
  • Configurazione funzione come unità base o come unità ripetitrice mediante Dip switch
  • Interfaccia di rete locale SDAMNet o ModBus (opzionale)
  • Programmazione indirizzo di rete e identificativo di area mediante applicativo SDAM Plus Programming Tool
  • Contatto di uscita con funzione collettiva di valvole aperte
  • Contatto di uscita con funzione collettiva di valvole chiuse
  • 4 segnali di uscita indipendenti che replicano lo stato delle valvole (logica N.C.)
  • Segnalazioni di allarme in conformità alla norma ISO 7396-1
  • Etichette disponibili: O2, N2O, Aria Med. 8 bar, Aria Med. 4 bar, Aria Evac., Aria Compr., Aria 800, CO2, Vuoto, N2, He



Technical Specs

REGISTER

Register to view technical data and to download data sheets.



Alimentazione elettrica
230 Vac 50/60 Hz., Pmax. 5 VA, fusibile 0,5 A ritardato
Segnalazioni visive
Alimentazione dispositivo: LED verde diametro 5 mm
Stato valvole:
APERTA = LED verde diametro 5 mm
CHIUSA = LED rosso diametro 5 mm
Segnalazione acustica
---
Ingressi
4 ingressi tipo: NAMUR EN 60947-5-6: Alimentazione interna/ esterna 12 Vdc +/- 20%
Sensori ON/OFF: Alimentazione interna 12 Vdc / Alimentazione esterna 9-24Vdc, Imax. 5mA per sensore

Uscite di stato valvole
4 uscite con isolamento 2.500 V tipo source a transistor
V max.: 24 Vdc, I max.: 30 mA
Logica: N.C. (valvola aperta = ingresso chiuso)
Configurazione: a positivo comune

Uscite cumulative
1 Uscita collettiva di valvole aperte
1 Uscita collettiva di valvole chiuse
(Caratteristiche elettriche identiche a uscite di riporto ingressi)

Contenitore esterno
Plastico 6 moduli agganciabile su guida DIN (EN 60715) secondo le norme DIN 43380 Dim.
106x90x(h)58 mm, IP34
Interfaccia di rete (opzione)
Interfaccia isolata bidirezionale tipo RS485 SDAMNet Plus o ModBus
Peso
380 g
Operating temperature
-10…65 °C
Certificazione
93/42/CEE MED, 2014/30/UE EMC, 2014/35/UE LVD,
EN60601-1, ISO 7396-1, EN60601-1-8, EN61000-6-1, EN61000-6-3, RoHs 2011/65/UE




Applicazioni

Sistema per il controllo valvole di shut-off
nelle reti di distribuzione gas medicinali

CE 0425
Conforme alla direttiva 93/42/CE
per i dispositivi medici di classe IIb

CARATTERISTICHE TECNICHE

Power supply 230VacAcoustic alarmVisual alarm
