Features

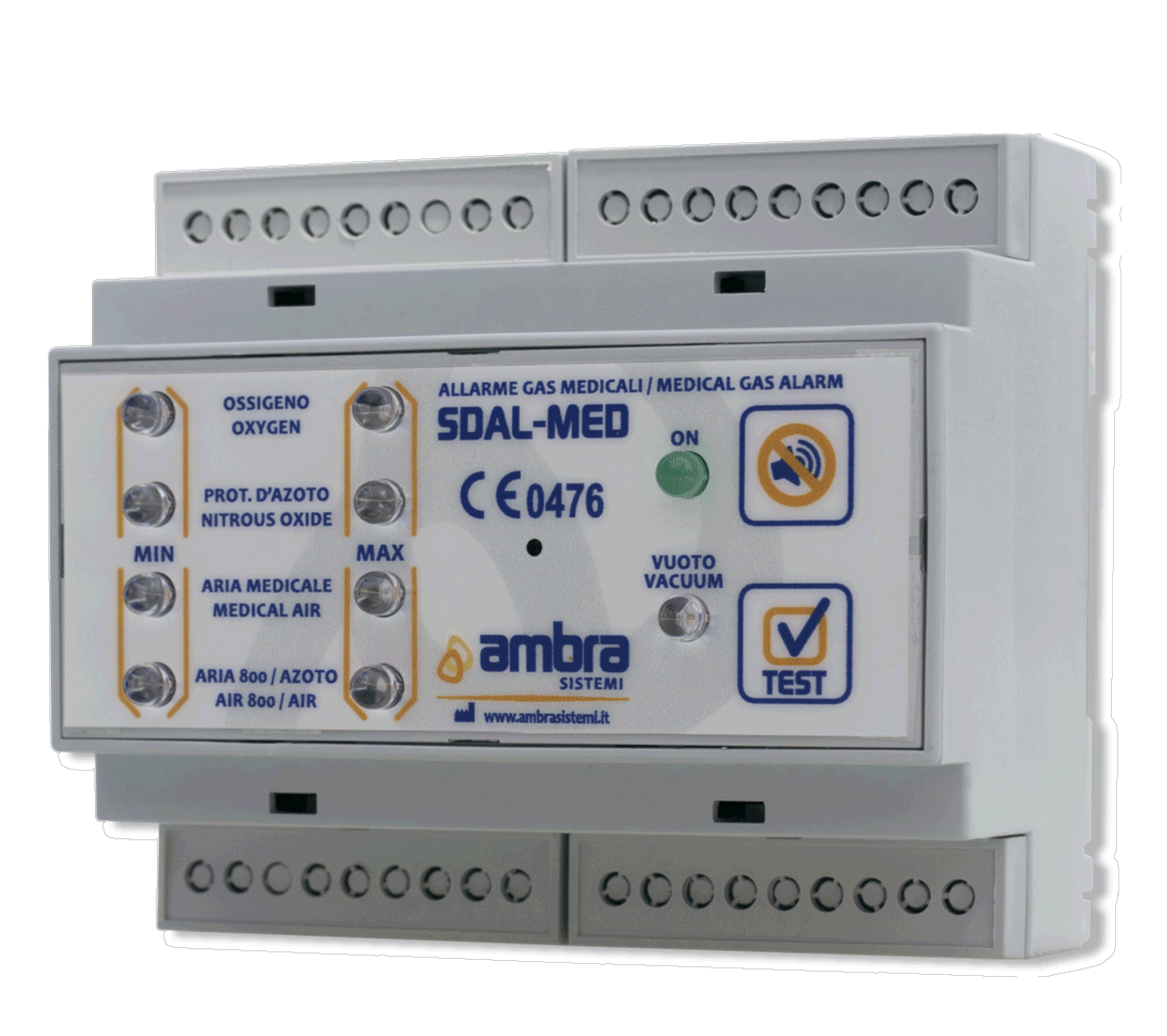

Monitoraggio centrali decompressione di II° stadio per gas medicali

Segnalazione di allarme da 9 ingressi ON/OFF (tipo pressostati) con la seguente configurazione:
- Allarme di minima e massima press.: Ossigeno, Protossido di Azoto, Aria Medicale, Aria / Azoto Strumentale, Allarme Vuoto Insufficiente
Segnalazione stato di allarme con accensione dispositivo luminoso (LED rossi)
Pulsante disattivazione avvisatore acustico su pannello frontale con tempo di ripristino programmabile (max. 15 min.)
Pulsante di test per verifica periodica di funzionamento acustico e visivo
Programmazione ingressi (N.A. o N.C.) mediante Dip switch di configurazione
Interfaccia di rete locale SDAMNet Plus o ModBus (opzionale)
Programmazione indirizzo di rete mediante Dip switch di configurazione
Contatto di uscita con funzione di allarme cumulativo
Contatto di uscita con funzione di comando sirena ausiliaria
Segnali di uscita indipendenti che replicano lo stato dei segnali d’ingresso
Segnalazioni di allarme acustica e visiva in conformità alle norme ISO 7396-1 e EN 60601-1-8

Technical Specs

REGISTER

Alimentazione elettrica
230 Vac 50/60 Hz., P max. 5 VA, fusibile 0,5 A ritardato

Segnalazioni visive
Alimentazione dispositivo: LED verde diametro 5 mm Stato allarme: LED rossi diametro 5 mm ad alta efficienza

Segnalazione acustica
Buzzer elettromagnetico 85 dB @ 1 m

Ingressi
9 ingressi con isolamento 2.500 V Alimentazione: interna 12 Vdc/ esterna 9-24 Vdc Configurazione: N.A./ N.C. Compatibilità: sensori a contatto meccanico/ sensori allo stato solido

Uscite di ripetizione ingressi
9 uscite con isolamento 2.500 V tipo source a transistor V max: 28 Vdc, I max: 30 mA Logica: N.C. (aperta = ingresso in allarme) Configurazione: a positivo comune

Uscite cumulative
Cumulativo allarme: aperto quando almeno un allarme è presente sugli ingressi (logica N.C.) Comando sirena ausiliaria: chiusa quando è attivo il segnale acustico. (Caratteristiche elettriche identiche a uscite di riporto ingressi)

Contenitore esterno
Plastico 6 moduli agganciabile su guida DIN (EN 60715) secondo le norme DIN 43380 Dim. 106x90x(h)58 mm, IP34

Interfaccia di rete (opzione)
Interfaccia isolata bidirezionale tipo RS485 SDAMNet Plus o ModBus

Peso
380 g

Temp. di funzionamento
-10…65 °C

Certificazione
93/42/CEE MED, 2014/30/UE EMC, 2014/35/UE LVD, EN60601-1, ISO 7396-1, EN60601-1-8, EN61000-6-1, EN61000-6-3, RoHs 2011/65/UE

360° View

360 Degree Drag

Applicazioni

Unità di segnalazione allarmi per reti di
distribuzione gas medicali

CE 0425
Conforme alla direttiva 93/42/CE
per i dispositivi medici di classe IIb
