Features

Visualizzazione numerica dei livelli e pressioni su display LCD retroilluminato
Segnalazione stato di allarme locale mediante accensione intermittente di dispositivi luminosi (LED rosso = Emergenza e LED giallo = Operativo) ed attivazione avvisatore acustico, con tempo di ripristino programmabile
Segnalazione stato operativo valvole da pannello frontale
Programmazione mediante encoder rotativo con pulsante integrato
Pulsante disattivazione segnale acustico accessibile dal pannello frontale
Funzioni di inversione automatica per esaurimento, extraconsumo o anomalia stoccaggio, mediante elettrovalvole integrate
Funzione di recupero frazione gassosa prodotta dall’evaporazione naturale del serbatoio di backup, mediante elettrovalvole integrate
Funzione di blocco criogenico per rilevazione bassa temperatura dall’uscita dello stoccaggio in esercizio
Set point programmabili di minimo livello, alta e bassa pressione di esercizio serbatoi, alta e bassa pressione di rete, bassa pressione III° fonte
Interfaccia di rete locale CRIONet
Programmazione remota e ricezione dei messaggi di aggiornamento attraverso software CrioSystem Supervisor (necessario modem MOD-COM)
Allarme cumulativo con uscita a contatto elettrico
Segnalazioni condizione d’allarme conformi alle norme ISO 7396-1 e EN 60601-1-8

Technical Specs

REGISTER

Alimentazione elettrica
230 Vac 50/60Hz, P max 50 VA, fusibile 1 A

Portata
Continua 20 m3/h

Pressione di esercizio
16 bar max.

Segnalazioni visive
Display 4 righe x 20 caratteri retroilluminato Allarme Operativo: LED giallo 20x10 mm Allarme Emergenza: LED rosso ad alta efficienza 20x10 mm Guasto: LED rosso diametro 5 mm Comunicazione: LED giallo diametro 5 mm

Segnalazione acustica
Altoparlante ad intensità regolabile, max 95 dB @ 1 m

Ingressi
2 Ingressi PT100 2 Ingressi pressione serbatoi (4-20 mA) 2 Ingressi livello serbatoi (4-20 mA) 1 Ingresso pressione rete (4-20 mA) 1 Ingresso analogico per pressione III° fonte (4-20 mA) 1 Ingresso Power Down UPS (on/off)

Uscita di allarme
1 Contatto a relè, configurabile come N.A. o N.C., Vmax.250 Vdc/Vac; Imax 100 mA

Connessioni pneumatiche
2 F 3/8” NPT (fase uscita gas) 2 F 3/8” NPT (fase uscita recupero gas) 1 F 3/8” NPT (III° fonte) 1 F 3/8” NPT (uscita di rete)

Interfaccia di rete locale
RS485 bidirezionale isolata, protocollo CRIONet

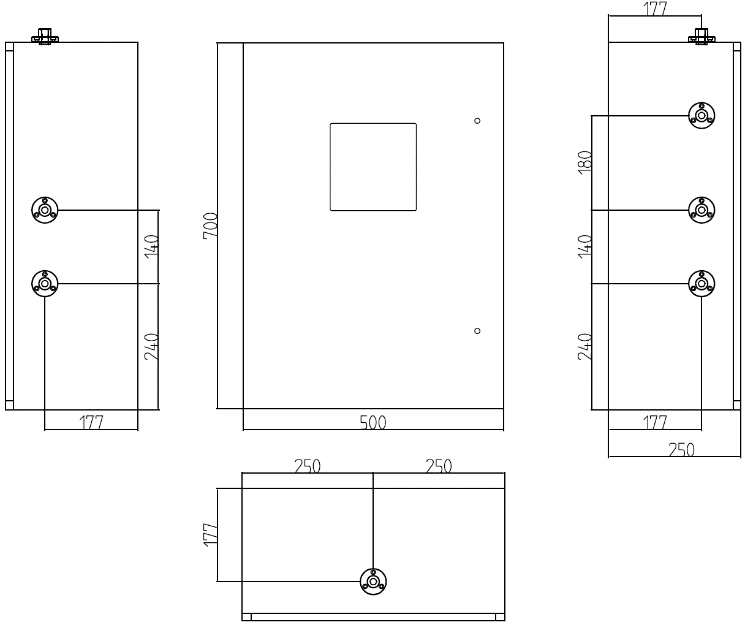

Housing
IP 55 per montaggio a parete in lamiera di acciaio bianco, dim. 500 x 700 x (p) 250 mm

Peso
45 kg

Temp. di funzionamento
-20...60 °C

Certificazione e Norme di riferimento
93/42/CEE MED, 2014/30/UE EMC, 2014/35/UE LVD, 2014/68/UE PED, ISO 7396-1, EN60601-1-8, EN60601-1, EN61000-6-1, EN61000-6-3 RoHS 2011/65/UE

360° View

360 Degree Drag

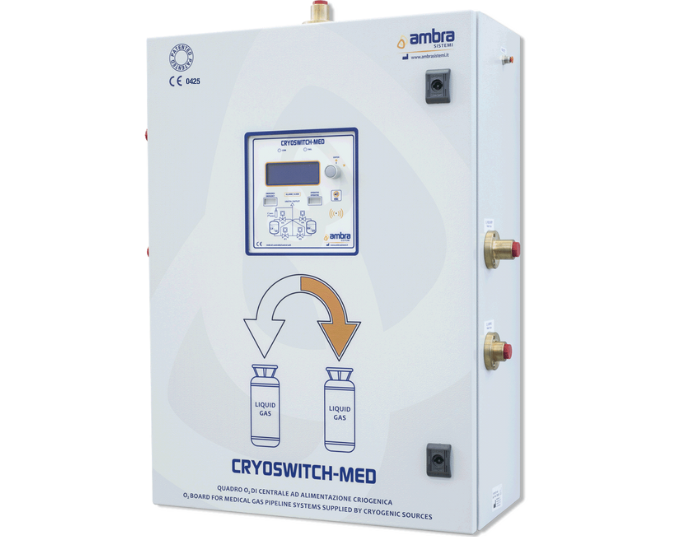

Applicazioni

Sistema di inversione automatica con funzione
di recupero per serbatoi criogenici di ossigeno
medicale FU

CE 0425
Conforme alla direttiva 93/42/CE
per i dispositivi medici di classe IIb
