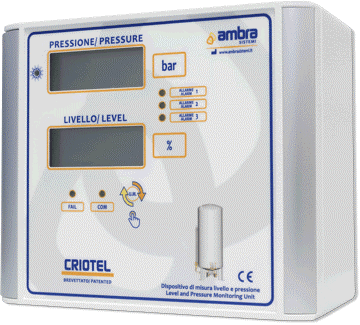

CRIOTEL LCD



Features

  • Monitoraggio locale e remoto dei serbatoi per gas criogenici (verticali e orizzontali)
  • Trasduttore misura livello e pressione integrato nel dispositivo
  • Visualizzazione numerica livello e pressione su display LCD retroilluminato con sensore crepuscolare
  • Pulsante per conversione livello in % (se configurata altra unità di misura), accessibile sul pannello frontale
  • Set point programmabili di minimo livello, alta e bassa pressione/ troppo pieno, con uscita a contatto elettrico allo stato solido
  • Segnalazione di bassa temperatura ai trasduttori, conseguente a perdite irregolari di fluido criogenico
  • Gestione allarmi ausiliari da 3 sensori esterni a contatto elettrico (es. pressostati, termostati per controllo linea, ecc…)
  • Ripetizione misure livello e pressione su uscite ausiliarie 4...20 mA o 0…20 mA
  • Uscite di allarme per segnalazione basso livello, bassa pressione, alta pressione o troppo pieno
  • Interfaccia di rete locale CRIONet
  • Programmazione mediante manopola a rotazione con pulsante integrato
  • Programmazione remota e ricezione dei messaggi di aggiornamento attraverso software CrioSystem Supervisor (necessario modem MOD-COM)
  • Estrema semplicità, velocità ed economia delle operazioni di installazione, configurazione e messa di servizio

Technical Specs

REGISTER

Register to view technical data and to download data sheets.


Alimentazione elettrica
24 Vdc ±5 %, max 0.2 A / 230 Vac, max 100mA (opzionale)
Campo di misura
( trasduttore DRT )
Pressione relativa:
Dinamica: 0…20 bar (standard) 0-50 bar (a richiesta)
Risoluzione: 0,1 bar
Errore combinato: < ± 0,2 bar
Massima Sovrappressione: 35 bar (sensore 20 bar), 80 bar (sensore 50 bar)

Pressione differenziale (livello):
Dinamica: 0…2 bar differenziale
Risoluzione: --- (programmabile)
Errore combinato (0…50°C): < ±2 % del F.S., con F.S. >150 mbar
Massima sovrappressione: ± 4 bar, limitata da dispositivi di protezione integrati nel trasduttore
Ingressi ausiliari
3 per sensori a contatto elettrico
Tensione 9-48 Vdc, Imax 5mA, Isolamento galvanico > 4 kV
Uscite segnali
2 uscite analogiche attive 4…20mA per livello e pressione, tensione a vuoto <16V, carico
massimo 500Ω, dinamica programmabile 0…20mA oppure 4…20mA

3 contatti allo stato solido, Vmax 48 Vdc, Imax 100mA, Isolamento galvanico > 4 kV (Minimo
livello, Bassa Pressione, Alta pressione o troppo pieno)

Segnalazioni visive
Misura livello su 4 cifre, LCD 4digit H18 mm
Misura pressione su 4 cifre, LCD 4digit H18 mm
3 led rossi Ø 5 mm per allarmi ausiliari da sensori a contatto
1 led giallo Ø 5 mm per comunicazione rete e 1 led rosso Ø 5 mm per guasto dispositivo
Connessioni pneumatiche
1/8”G femmina con adattatori 1/4” NPT Femmina e 1/4" G Femmina
Contenitore esterno

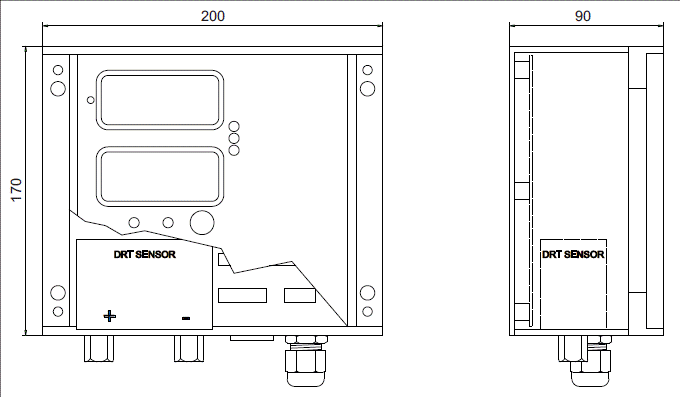

IP 65 per montaggio a parete in alluminio verniciato bianco, dim. 200 x 170 x (p) 90 mm
Interfaccia di rete locale
RS485 bidirezionale isolata, protocollo CRIONet
Peso
3,5 kg
Temp. di funzionamento
-20...60 °C
Certificazione e Norme di riferimento
2014/30/EU EMC, 2014/35/EU LVD , RoHs 2011/65/UE
EN 61000-6-1, EN 61000-6-3
ISO 15001, BAM M 034-1




Applicazioni


Sistema di monitoraggio locale e
a distanza per serbatoi criogenici

CARATTERISTICHE TECNICHE

Power supply 230VacPower supply 24VccVisual alarm
Outputs 4-20Level sensorPressure_sensorTemperature sensor
CRIONet 485 interfaceMouting with magnetsCE certification
