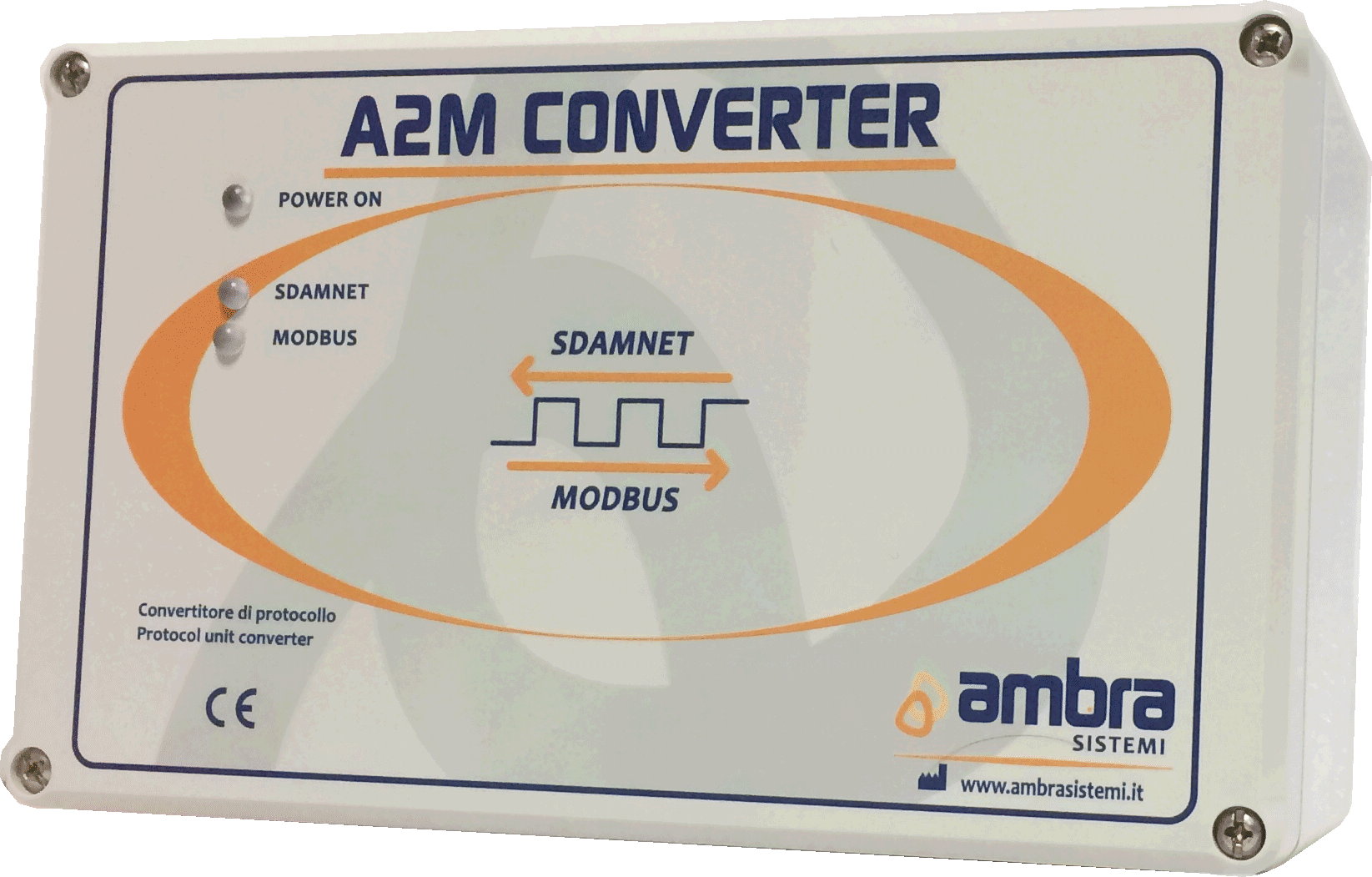

E` il modulo di transcodifica protocollo di comunicazione AMBRA-SDAMNet con protocollo MODBUS RTU su RS485 o MODBUS TCP/ IP.

Applicazioni tipiche:

-Interfacciamento rete AMBRA-SDAMNet con sistemi di supervisione SCADA

L’unità A2M CONVERTER supporta le seguenti funzioni:

· Transcodifica da protocollo AMBRA-SDAMNet a MODBUS o MODBUS TCP/ IP

· Segnalazione stato di accensione mediante dispositivo luminoso verde

· Segnalazione attività di rete AMBRA e MODBUS mediante dispositivi luminosi blu

· Configurazione su rete RS485 AMBRA come "ascoltatore" senza mai interferire sulla stessa

· Configurazione su rete RS485 MODBUS come slave con impostazione numero di nodo tramite dip-switch

· Configurazione su rete Ethernet via PC tramite connessione punto-punto

REGISTER

Alimentazione elettrica
230 Vac 50/60 Hz., P max. 5 VA, fusibile 0,5 A

Segnalazioni visive
Alimentazione dispositivo: LED verde diametro 5 mm Attività di rete AMBRA: LED blu diametro 5 mm Attività di rete ModBus: LED blu diametro 5 mm

Ingressi
---

Connessioni elettriche
Connettore per alimentazione, connettore per rete RS485 SDAMNet Plus, connettore per rete RS485 ModBus o connettore RJ45 per rete Ethernet

Contenitore esterno
Materiale ABS per fissaggio a muro, dim. 200x120x(h)78 mm., IP 65

Interfaccia di rete locale
RS485 bidirezionale isolata protocollo SDAMNet Plus RS485 bidirezionale isolata protocollo ModBus / rete Ethernet protocollo ModBus TCP-IP

Peso
250 g

Temp. di funzionamento
-10...65 °C

Certificazione e Norme di riferimento
EMC 2014/30/UE, LVD 2014/35/UE, 2011/65/UE RoHS, EN 61000-6-1:2017, EN 61000-6-3:2018
